AVProEdge通过Cloud 9提供了一种稳定的HDMI over IP替代方案.AC-MX9XHDL-HDBT是一项独特的技术，允许您通过添加或堆叠其他单元来获取9个输入并将其分配到几乎无限的输出。通过IP和更多内容获取您喜爱的所有内容。功能包括矩阵四视图，9源多视图，实际即时矩阵切换（AIMS），显示器的IR和RS232控制等。

利用未压缩的HDBaseT技术，该系统将真正闪耀并在屏幕上为您提供实际的无损图像，并且性能更可靠，使其成为低维护设置的理想选择。无需网络交换机，使该解决方案成为大型AV系统中非常快速有效的安装选项。此外，您还可以访问双前面板彩色屏幕，以进一步简化设置过程。一个屏幕用于源预览，另一个用于设置。

对于控制，Could 9具有许多现成的第三方控制驱动程序（C4，RTI，Crestron，ELAN）以及用于通用实现的强大API。转动钥匙控制系统。此外，使用Rout-able IR和RS232，您可以使用相同的HDBaseT CAT电缆运行来控制显示器（开机，关机）。
主要特点：
目标： “实际即时矩阵切换”允许Cloud 9立即显示任何显示屏上的任何信号源，无需从按钮按下切换到切换。此外，AIMS允许您立即切换进出多视图模式。

MATRIXABLE QUAD-VIEW：此功能允许您使用较大的显示器或投影仪一次显示一个源或一次显示4个源。在此模式下，您可以单独矩阵显示每个象限或立即显示一个源全屏...

9-SOURCE MULTIVIEW：在任何显示器上查看所有9个信号源，非常适合大型投影仪，置信度监视器和引人注目的动态视频墙。

视频墙：当您将Cloud 9与AC-EX150VW-C9R配对时，您可以制作自定义视频墙。3x3,2x2或您自己的布局，最多9个显示器。附带视频墙设置软件，您可以在其中设置显示位置，边框补偿等。

IR＆RS-232矩阵和显示控制： 您不仅可以使用这些协议控制矩阵本身，还可以控制显示器/投影仪，例如电源开/关，而无需运行额外的电线。这个经常被忽视的功能完全在Cloud 9中实现

.CASCADE：通过简单地添加额外的单位，将矩阵的大小增加到无限的比例。它们仅占用1U机架空间，每个单元为您的系统增加9个输出。

FPGA BACKBONE：我们一直被问到如何使用传统的HDMI分配方法，答案很简单。虽然安装人员感觉很简单，但在幕后一下子发生了很多事情。该信号由我们的FPGA模块管理，可实现非常强大的关键任务安装。我们的FPGA工程师是世界上最好的，而Cloud 9则反映了这一点。

隔离POE： 隔离PoE通过隔离高压远离敏感元件，使该单元可靠运行

应用：

酒吧和餐馆绝对是完美的。低停机时间和强大的实施使快乐的业主和重复工作。
在医疗设施中进行多视点点对点培训环境
适用于有大量展示和演示者的教室
用于安全应用程序查看4-9高清摄像机
用于监控高清摄像机馈送的运输管理系统。
希望获得终极控制体验的大型住宅

案例分析

AV over IP替代方案

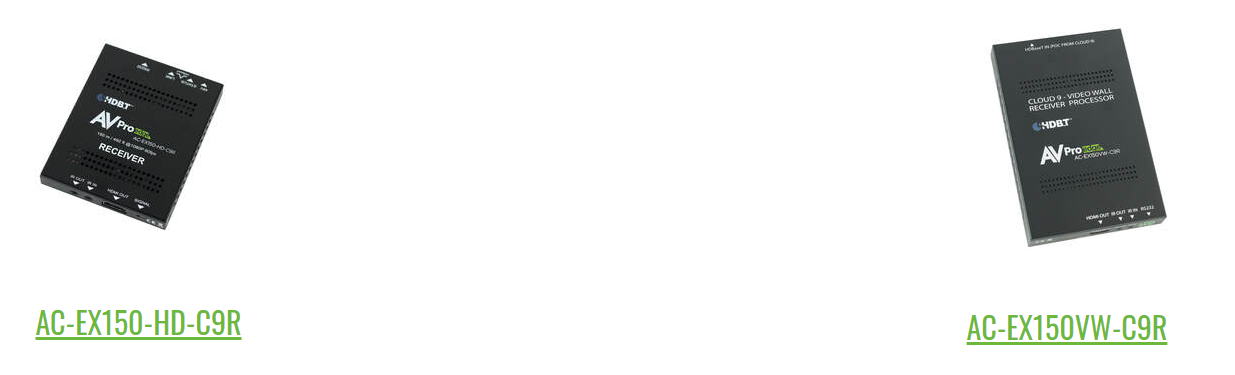

不同安装的不同接收器

150 METER 4K接收器
（AC-EX150-HD-C9R）

专为Cloud 9而设计，这是一款150米的HDBaseT接收器。用于带信号和超长150米。这款Rx配备了自己的电源。

视频墙RECEIVERS
（AC-EX150VW-CR9）

一HDBaseT技术接收器，具有用于构建自定义视频墙布局多达3x3的视频墙功能。为您的视频墙中的每个显示器选择一个接收器，您的Cloud9将成为您的视频墙处理器。（此HDBaseT视频墙RX有150米选项）

图：

视频墙示例：

不要忘记，当您使用Cloud 9交换机时，您可以使用AVProEdge的可定制专业控制系统。这种独特的产品使集成商能够为客户提供最先进的控制系统，无需任何编程或设置，我们将为您完成所有工作。

Cloud 9自定义控制系统

全功能集

美丽的，未压缩的视频
具有AIMS技术的即时矩阵切换
9源，无限输出
强大的HDBaseT技术
可矩阵四视图
9源多视图
带有PC软件或控制系统的动态视频墙

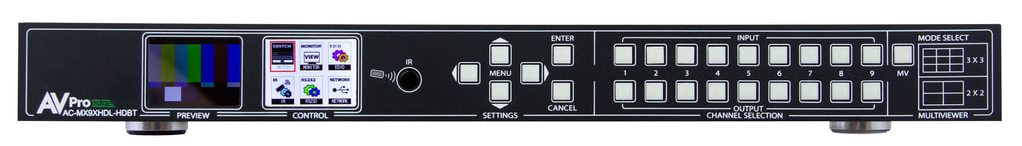

用于安装的双色LCD屏幕
立即从Multiview / Quadview跳转到单张图像
IR，RS-232或以太网控制
IR，RS-232通过HDbaseT接收器（显示器/投影仪）
高级RS-232路由到单输出
4端口IR矩阵
免费PC控制软件（串口）
用于控制和设置的Web界面
基于FPGA的硬件
HDBaseT无损视频传输
即时，无缝切换信号源以及进出多视图模式（或视频墙模式）
具有3种操作模式的数字（同轴）音频提取。固定为输入，跟随输出和独立矩阵。
四路视图中的HDMI音频选择/ Martix和9屏幕多视图
9个HDMI输入和环路输出
9个HDBaseT输出（可以级联更多）
全高清（1920x1080P 60Hz）
支持传统格式（1080i，720p，480i / p等）
支持HDCP 1.4及更早版本
HDCP 2.2（带AC-SC1-AUHD）
高达70米（230英尺）
PoH接收器，接收器不需要电源。
单根UTP / STP LAN电缆（CAT-5E / 6A）适用于所有信号
将IR和RS-232信号从Matrix传输到Rx
内置3-20v保护电路，实现安全的红外传输
支持未压缩的PCM 2- Ch。，5.1,7.1，Dolby Digital，DTS，Dolby TrueHD，DTS HD-Master音频，HDMI上的Atmos。
Cascade可用于大规模发行

产品规格

什么东西在盒子里？

AC-MX9XHDL-HDBT（Cloud 9）
12V / 3A锁定电源
用于PoE的48V电源
1个红外遥控器
1 x IR延长线
机架耳朵
终端连接器
