AC-EXO-444-KIT是通过光缆的HDMI延长器。它允许HDMI信号的超长距离扩展（1.25英里或更长）。支持所有HDMI 2.0 a / b信号，带宽为18Gbps。

“的美容（AC-EXO-444 -KIT）是它给了我做的功能我是做了CAT同样的事情，只是现在光纤的能力。我仍然可以得到控制，IR，232，音频提取和所有其他不错的功能AVPro都是众所周知的内置测试模式和EDID控制。唯一改变的是我现在可以一直使用Fiber ......再加上ARC也是一个真正的奖励。“

这是AVPro Edge的旗舰光纤延长器，允许用户通过单模光纤传输2千米的18Gbps HDMI信号，使用多模光纤传输高达300米。使用ICT（隐形压缩技术），我们已经实现了被认为是不可能的。我们可以提供几乎无损的高带宽4K HDR信号，支持高达18Gbps的所有信号。深色和HDR元数据保持不变，使传输无需像条带那样的工件。其他类似的设备将提供具有非常明显的条带和色移的低于标准的图像。您可以通过安装自己的SFP端口来进一步发展。它为商业和住宅市场解决了从机架到显示器分发高价值4K 18Gbps内容的问题。这些扩展器走得很远，无需为超长跑找到功率和级联扩展器。此外，AC-EXO-444-KIT为住宅，数字娱乐中心，零售店，需要可靠和长途分发的AV活动提供18Gbps分配解决方案，适用于数据中心，控制室，会议室，学校和企业培训环境
使用AC-EXO-444 -KIT的主要好处：

扩展4K 60 4：4：4和HDR信号：距离不再是障碍。通过使用AC-EXO-444 -KIT，您几乎可以获得所需的任何距离。预安装的SFP（小型可插拔收发器）在单个应变的单模光纤或300m（1000英尺）的单应变OM3多模光纤上支持长达2公里（1.25英里）。您可以通过更换SFP来进一步发展。SFP是目前纤维光学的主要产品，随时可用 - 如果您需要帮助选择SFP，请联系我们！

向下缩放：AC-EXO-444- KIT 在发射器中内置了缩放电路。缩放器可以缩放4K（和HDR） - > 1080P。一个常见的应用是当你有一个4K发行版并且你有一个或两个较旧的显示器。您可以使用扩展器缩小您需要的位置，而不必缩小整个系统。AC-EXO-444 -KIT可以完成繁重的工作，无需添加额外的箱子。这是一个理想的选择扩展的需要项目的18G矩阵像AC-MX1616-AUHD。总EDID 管理：AC-EXO-444 -KIT

具有强大的EDID控制。EDID管理允许您管理输入设备并请求特定的视频分辨率和/或音频编解码器。以下EDID选项可用：
- EDID旁路
- 1080P 2CH 音频
- 1080P 8CH音频
- 4K60 4：2：0 2CH音频
- 4K60 4：2：0 8CH音频
- 4K60 4：4：4 HDR 2CH音频
- 4K60 4：4：4 HDR 8CH音频
- 用户EDID - EDID复制
EDID复印功能允许您从任何您想要的显示器或投影仪进行复制和保存。板载故障排除：本机允许您生成1080P或4K测试模式，以识别外部问题（源，中继器，显示器等......）。您现在可以肯定的是你的接线是否正确，并获得的底部问题很快要出现时，不必担心如果源或汇正常工作。您可以从Tx 或Rx 生成测试模式，以便验证整个系统基础结构的完整性。总ARC管理：

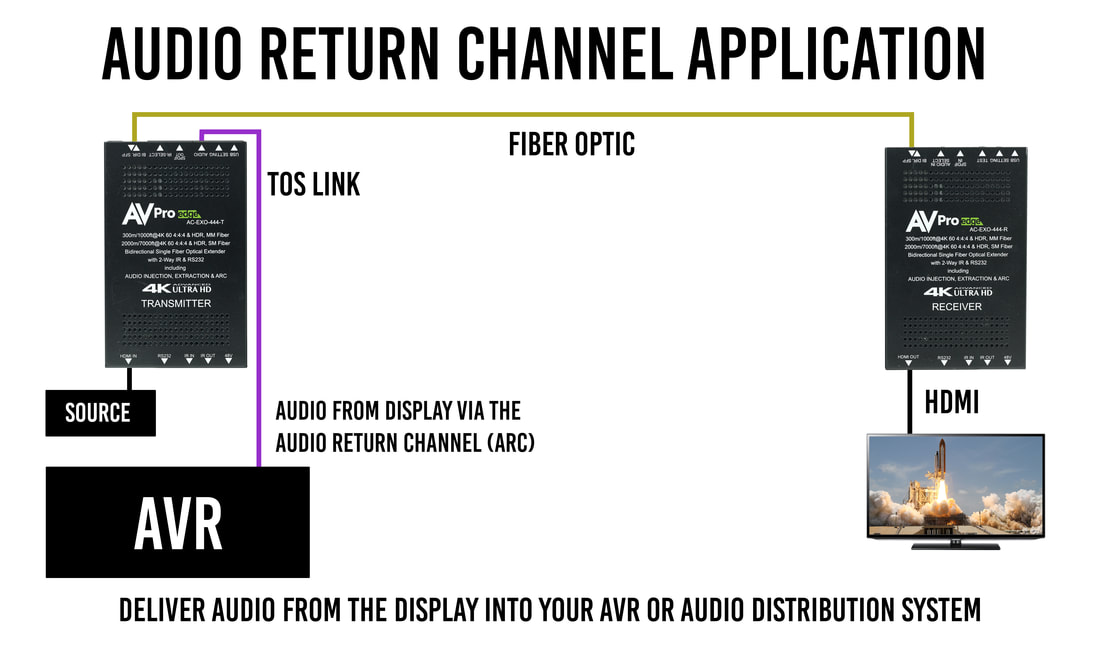

通过Total ARC（音频回传通道）管理，您可以将音频从本地显示器路由回机架或前端，以便在分布式音频系统中进一步分发。使用AC-EXO-444 -KIT，您可以通过两种方式管理ARC：
- 使用显示器中的Toslink进入Rx单元，然后从Tx上的Toslink端口中提取（推荐）
- ü SE中的显示器上的ARC HDMI端口和从的Tx所述的Toslink端口的提取物
面向未来：使用光纤基础设施是唯一的出路，以面向未来的安装，现在你可以在运行的信心纤维和使用AC-EXO-444 -KIT提供18Gbps给您的客户！

IR和RS232管理：IR和RS-232是双向的，可以控制接收器的信号源，反之亦然。在广告d 银行足球比赛，你可以使用I-PASS端口为P 耳你控制系统的发射端口直接进入IR （I-PASS）用于清洁和可靠的IR（通过单3.5毫米线）上的发射器端口通过，我们独特的VPC（电压保护电路），可以让你做到这一点没有WEA [R 和撕裂的电子内部。

4K扩展器应用程序
- 点对点HDMI扩展 - BR＃1中的平板到地下室中的STB - 使安装非常干净。
- 作为长距离区域覆盖的任何矩阵切换的附加组件。
- 携带用于第三方控制集成的控制信号（IR / RS232），用于打开和关闭组件以及切换通道等。
- 对于已经运行类别电缆并且不能重新设计的改造工作。
- 级联超长距离
图：
使用POWER SQUID同时驱动8个扩展器

全功能集

HDMI 2.0（a / b）
18Gbps带宽支持（使用ICT）
高达4K60 4：4：4支持
全HDR支持（HDR 10和12位）
HDR，HDR10 +和HLG支持
杜比视觉支持
4K - > 1080P缩小混合系统
EDID管理和EDID模拟
内置于Tx和Rx的4K和HD测试模式用于故障排除
Toslink多声道音频提取
ARC支持（Toslink或HDMI）
HDCP 2.2（支持所有早期版本）
CEC通过
3D支持
全4K上300米（1000英尺）（多模OM3）
全4K（单模光纤）2km（1.25英里）
HDCP 2.2及更早版本
Bi Directional IR Passthrough
双向RS232传输
用于控制系统“传递”的I-Pass功能
内置3-20v保护电路，实现安全的红外传输
LED状态，链接，电源指示灯
使用单根光纤电缆（多模或单模）
可拆卸/可更换的SFP，可实现更长的距离
支持未压缩的PCM 2 Ch。，LPCM 5.1和7.1，杜比数字，DTS，杜比TrueHD，DTS HD-Master音频，Atmos（在HDMI上）
ESD保护电路（输入和输出）至7KV
可以级联
单LC连接器类型

产品规格

盒子里装了什么？

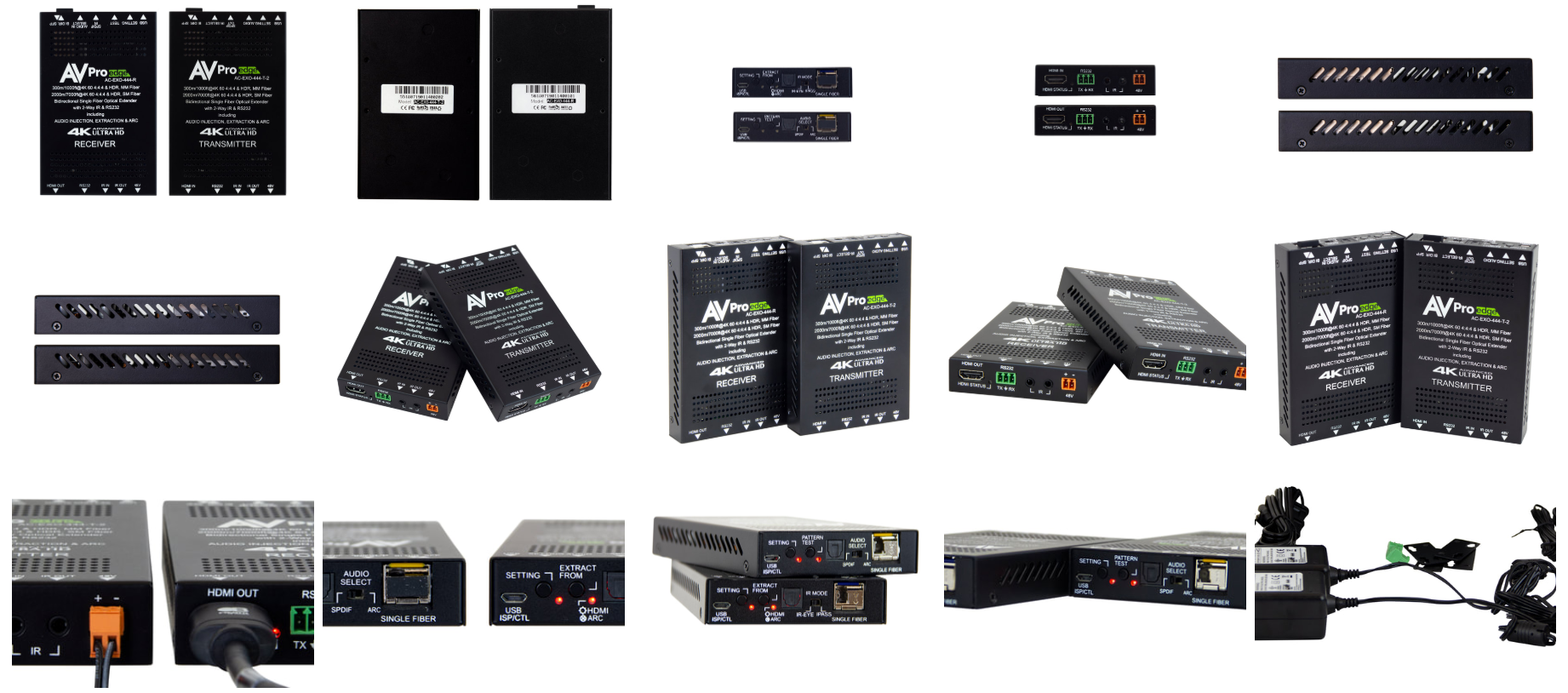

AC-EXO-444-TX（发射器）
AC-EXO-444-RX（接收器）
2x 48V电源
1 x IR Tx单位
1 x IR Rx单位
安装耳朵
