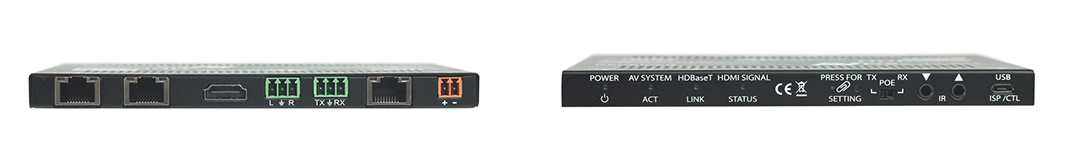

AC-EX70-444-KIT是革命性的4K60 4：4：4，HDR和18Gbps支持的HDBaseT扩展器，超过单个 CAT（推荐6a）UTP / STP 。

AVPro Edge推出首款18Gbps铜扩展器。使用ICT（隐形压缩技术），我们已经实现了被认为是不可能的。我们可以提供几乎无损的高带宽4K HDR信号，支持高达18Gbps的所有信号。深色和HDR元数据保持不变，使传输无需像条带那样的工件。其他类似的设备将提供具有非常明显的条带和色移的低于标准的图像。
使用AC-EX70-444-KIT的主要优点：

隐形压缩技术：ICT是HDMI 扩展技术的一次革命。这种专有技术可以将高带宽HDMI信号压缩到更易管理的尺寸，以适应CAT电缆“管道”。ICT 算法可以管理所有类型的HDR，包括4：4：4,4：2：2和4：2：0以及高达18Gbps和4K 60Hz 4：4：4的信号。该架构信息和通信技术使得它可以compati BLE 与所有色度subsamp 玲类型，色彩空间和HDMI深色多达12位。我们的技术是独一无二的，因为它是真正隐形的。它不仅对人眼是不可见的，而且对于HDMI测试设备和其他接收设备是不可见的，所带来的是什么。使ICT与众不同的是，我们以完整，原创，完整的方式保存HDR元数据和颜色信息及深度。其他压缩技术牺牲了这些以节省空间，并且它将在图像中引起非常明显的条带，色移和运动伪影。该技术是通过支持EXTENS 香港专业教育学院通过对比测试

ICT与直接连接源的侧面比较。设置是两个相同的显示器和一个源。信号源被拆分并发送到两个显示器，一个使用ICT，另一个使用18Gbps电缆。电影以HDR显示，评估者将确定哪一个被压缩。该结果是决定性的，它是无形的。即使是训练有素的眼睛。

扩展4K 60 4：4：4和HDR信号：制造的HDMI电缆的长度在制造后是不可更改的，并且在约25FT之后它们是不可靠的。此外，HDMI连接器由于其极高的频率和高密度，只能在专业的工厂环境中端接。这不允许安装人员或用户在DIY的基础上重制或制作电缆。CAT-6A电缆可广泛使用，可由安装人员或最终用户轻松更换。此外，使用CAT电缆允许用户在技术变化时更换组件。通过使用AC-EX70-444-KIT ，HD 1080P的传输距离可达1000米（330'），UHD ，4K分辨率距离达到70米（230'）。向下缩放：

AC-EX70-444-KIT在变送器内置了缩放电路。缩放器可以缩放4K（和HDR） - > 1080P。一个常见的应用是当你有一个4K发行版并且你有一个或两个较旧的显示器。您可以使用扩展器缩小您需要的位置，而不必缩小整个系统。AC-EX70-444-KIT可以完成繁重的工作，无需添加额外的盒子。这是一个理想的选择扩展的需要项目的18G矩阵像AC-MX1616-AUHD。总EDID 管理：在AC-EX70-444-KIT拥有强大的EDID控制。EDID

管理允许您管理输入设备并请求特定的视频分辨率和/或音频编解码器。以下EDID选项可用：
- EDID旁路
- 1080P 2CH 音频
- 1080P 8CH音频
- 4K60 4：2：0 2CH音频
- 4K60 4：2：0 8CH音频
- 4K60 4：4：4 HDR 2CH音频
- 4K60 4：4：4 HDR 8CH音频
- 用户EDID - EDID复制
EDID复印功能允许您从任何您想要的显示器或投影仪进行复制和保存。板载故障排除：本机允许您生成1080P或4K测试模式，以识别外部问题（源，中继器，显示器等......）。您现在可以肯定的是你的接线是否正确，并获得的底部问题很快要出现时，不必担心如果源或汇正常工作。您可以从Tx 或Rx 生成测试模式，以便验证整个系统基础结构的完整性。? ascade ：AC-EX70-444-KIT

具有HDMI信号均衡和放大功能。这允许用于AC-EX70-444-KIT 扩展器的“菊花链”，用于极长距离传输。凭借我们独特的双向电源，无需Rx和Tx 在菊花链中相遇的电源，只需为第一个Tx 和第二个Rx供电，电源将远程提供给中间。IR和RS232管理：IR和RS-232是双向的，可以控制接收器的信号源，反之亦然。在广告d 银行足球比赛，你可以使用I-PASS端口为P 直接您控制系统的发射口耳到IR

（I-PASS）的发射器（通过单3.5毫米电缆）用于清洁和可靠的红外端口通过，我们独特的VPC（电压保护电路），可以让你做到这一点没有WEA [R 和撕裂的内部电子元件。

远程模式： 为超长距离启用远程模式。在此模式下，扩展器可以传输高达1080P 8-BIT 150M（500英尺）。注意 - 在此模式下，本机不支持4K。有关启用/禁用远程模式的信息，请参阅本页底部的手册。

4K扩展器应用程序
- 点对点HDMI扩展 - BR＃1中的平板到地下室中的STB - 使安装非常干净。
- 作为长距离区域覆盖范围内任何矩阵切换器的附加组件，最高可达18G。
- 携带用于第三方控制集成的控制信号（IR / RS232），用于打开和关闭组件以及切换通道等。
- 对于已经运行类别电缆并且不能重新设计的改造工作。
- 级联超长距离
图：
使用AVPRO EDGE的SQUID RACK＆POWER SUPPLY清理您的机架
您可以使用一个电源为8 Rx或Tx供电。还要将扩展器安装在机架中，以便进行全新安装。

全功能集

HDMI 2.0（a / b）
18Gbps带宽支持（使用ICT）
超薄（.47英寸/ 12毫米）
高达4K60 4：4：4支持
全HDR支持（HDR 10和12位）
HDR，HDR10 +和HLG支持
4K - > 1080P缩小混合系统
EDID管理和EDID模拟
内置于Tx和Rx的4K和HD测试模式用于故障排除
以太网集线器功能
Tx和Rx上的L / R音频提取
HDCP 2.2（支持所有早期版本）
CEC通过
3D支持
1080P（Cat6a）上100M（330英尺）
4K上最长70米（230英尺）（最高4K60 4：4：4，HDR）（Cat6a）
双向48v PoH（高功率HDBaseT，仅需一个电源）
用于控制系统“传递”的I-Pass功能
内置3-20v保护电路，实现安全的红外传输
双向RS232传输
LED状态，链接，电源指示灯
使用单根UTP / STP LAN电缆（CAT-5E / 6A）和替代HDMI电缆实现长距离传输。
支持未压缩的PCM 2通道，LPCM 5.1和7.1，杜比数字，DTS，杜比TrueHD，DTS HD-Master音频，HDMI上的Atmos
ESD保护电路（输入和输出）至7KV
可以级联

产品规格

盒子里装了什么？

AC-EX70-444-T（变送器）
AC-EX70-444-R（接收器）
48V电源（一个提供）
1 x IR Tx单位
1 x IR Rx单位
4x 3针接线端子，用于音频和RS232端口
安装耳朵

*可选购3Pin立体声音频线
