AC-EX70-UHD-KIT是铅笔超薄70米HDMI通过HDBaseT扩展器而不是单个CAT-5e / 6a / 7 UTP / STP。

AVPro Edge主扩展器是当今市场上最具成本效益，最先进的可靠单一CAT 70米扩展器。它解决了商业和住宅市场的问题，从机架到显示器分发高价值的4K UHD内容。凭借级联扩展器的额外功能，现在可以实现经济实惠且可靠的HDMI扩展。此外，AC-EX70-UHD-KIT为住宅数字娱乐中心，零售商店，需要可靠和长途分发的AV活动提供UHD / HD无压缩分发解决方案，适用于数据中心，控制室，会议室，学校和企业培训环境。

使用AC-EX70-UHD-KIT的主要优点：

1）EXTEND 4K HDMI：制造的HDMI线缆长度在制造完成后不可更改，在约25FT后不可靠。此外，HDMI连接器由于其极高的频率和高密度，只能在专业的工厂环境中端接。这不允许安装人员或用户在DIY的基础上重制或制作电缆。CAT-5E / 6A电缆可广泛使用，可由安装人员或最终用户轻松更换。

2）距离：通过使用AC-EX70-UHD-KIT，HD 1080P的传输距离可达70米（230'），UHD 4K分辨率距离可达40米（115'）。

3）CASCADE：AC-EX70-UHD-KIT具有HDMI信号均衡和放大功能。这允许AC-EX70-UHD-KIT扩展器的“菊花链”用于极长距离传输。使用HDCP最多8层并使用您自己的非HDCP内容，无限制！

4）控制： IR和RS-232是双向的，可以控制接收器的信号源，反之亦然。

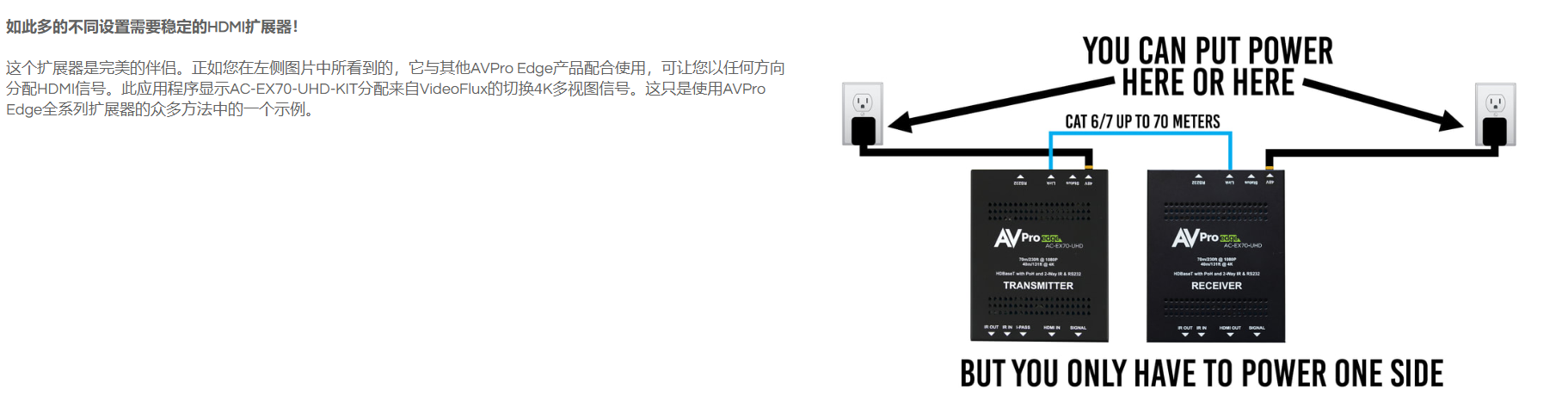

5）双向 功率： PoH（Power over HDBaseT）功能用于从RX的TX或TX为RX供电，轻巧（160克）超薄延长器的优势是安装在空间位于的任何地方溢价。

6）现场更新：如果需要更新固件，可以在现场完成

7）I-PASS： 将控制系统发射器端口直接插入发射器的红外端口（通过单声道3.5mm电缆），实现干净可靠的红外通过，我们独特的VPC（电压保护电路）使您可以在不敏感电子设备的情况下进行操作内。

4K扩展器应用程序

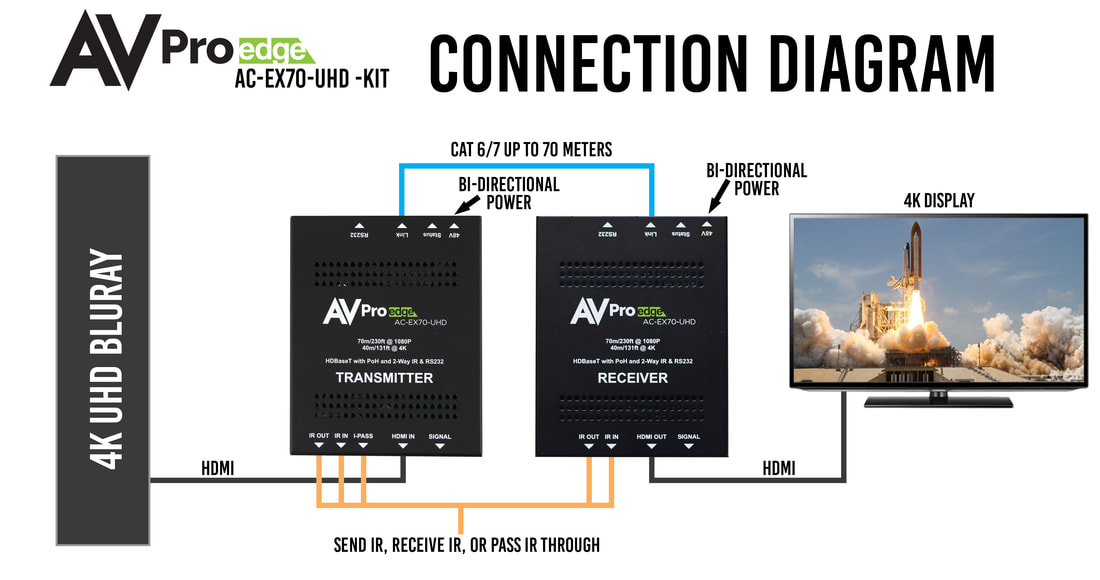

- 点对点HDMI扩展 - BR＃1中的平板到地下室中的STB - 使安装非常干净。
- 作为长距离区域覆盖的任何矩阵切换的附加组件。
- 携带用于第三方控制集成的控制信号（IR / RS232），用于打开和关闭组件以及切换通道等。
- 对于已经运行类别电缆并且不能重新设计的改造工作。
- 级联超长距离

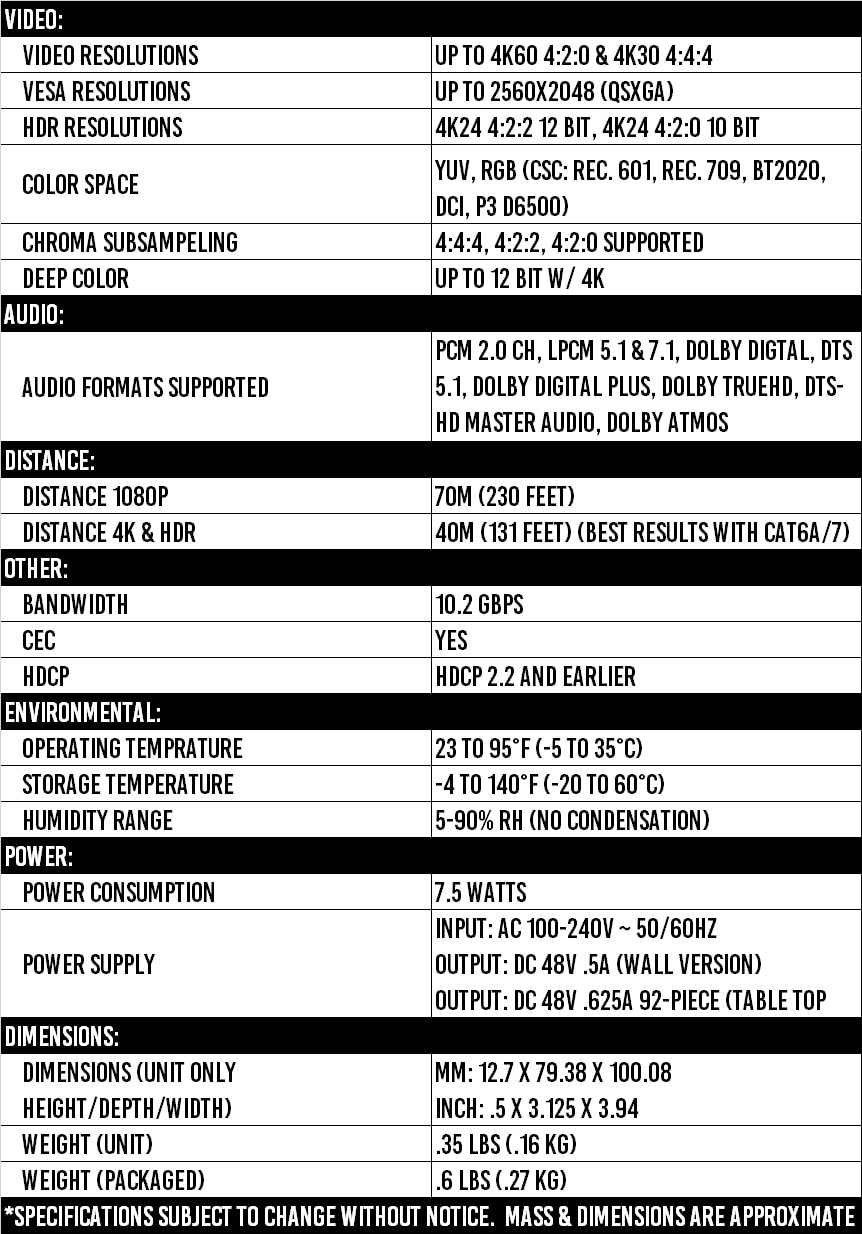

全功能集
- HDMI 2.0
- 4K60 4：2：0,4K30 4：4：4
- HDR支持最高4：2：2 12位
- 超薄（.47英寸/ 12毫米）
- 支持3D
- HDCP 2.2及更早版本
- CEC通过
- 1080P（Cat6a）上70M（230英尺）
- 4K（Cat6a）最长40米（131英尺）
- 48V PoH（HDBaseT上电，仅需一个电源）
- 用于控制系统“传递”的I-Pass功能
- 内置3-20v保护电路，实现安全的红外传输
- 双向RS232传输
- LED状态，链接，电源指示灯
- 使用单根UTP / STP LAN电缆（CAT-5E / 6A）和替代HDMI电缆实现长距离传输。
- 支持未压缩的PCM 2通道，LPCM 5.1和7.1，杜比数字，DTS，杜比TrueHD，DTS HD-Master音频，HDMI上的Atmos
- ESD保护电路（输入和输出）至7KV
- 可以级联
盒子里装了什么？

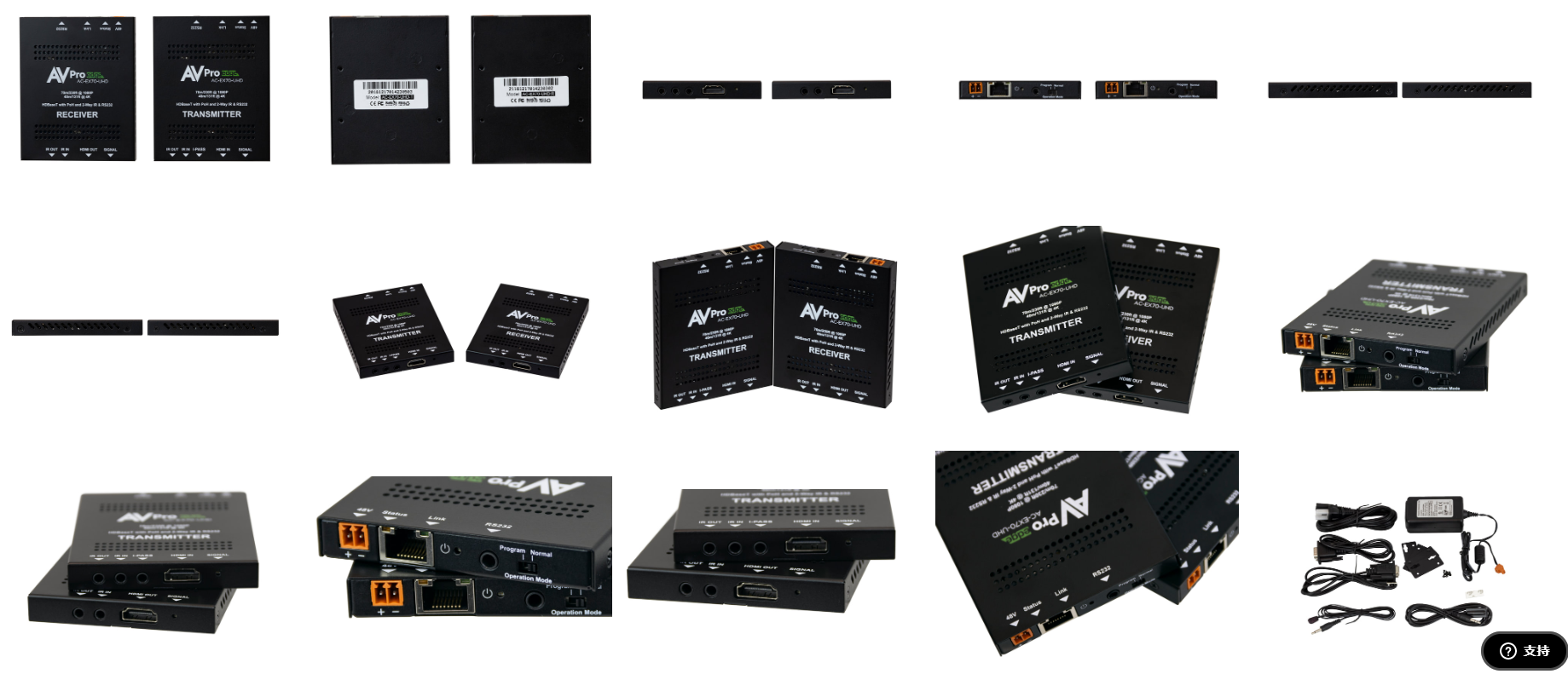

- AC-EX70-UHD-TX（发射器）
- AC-EX70-UHD-RX（接收器）

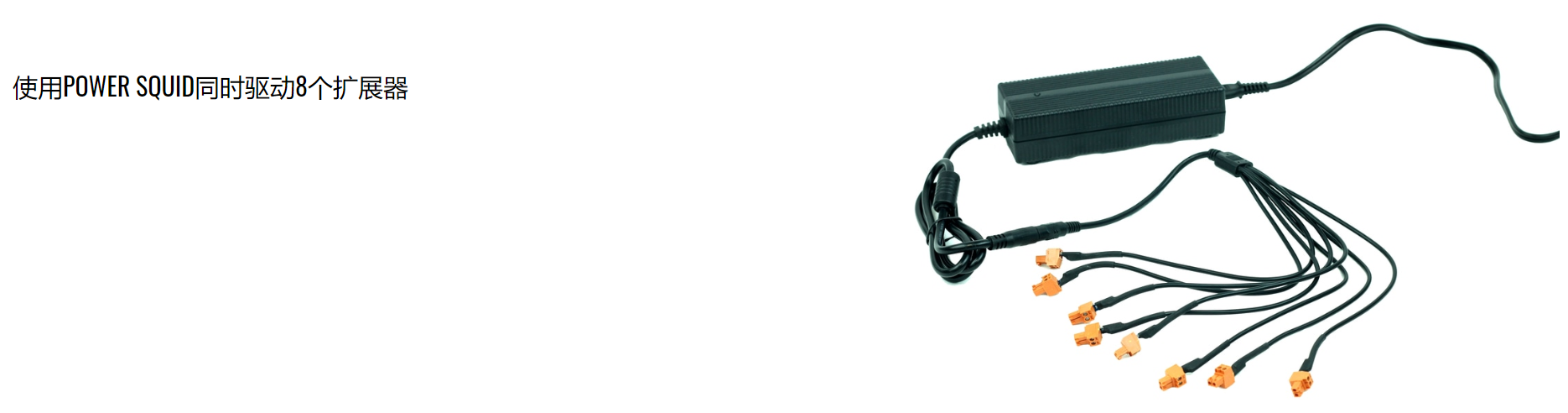

- 48V电源（一个由Rx提供，由Tx供电）
- 1 x IR Tx单位
- 1 x IR Rx单位
- 3.5mm立体声插头到公头DB9，用于RS-232到串口
- 3.5mm立体声插头，用于母头DB9，用于RS-232到PC
- 机架耳朵

欢迎使用AVPro Edge的资源我们尽最大努力确保我们的产品安装顺利进行。您将在本文左侧找到按钮，这些按钮将直接链接到您需要的按钮以实现此目的。无论是手动，驱动程序还是控制代码，我们都能满足您的需求。使用这些资源可确保您在需要时获得指尖信息。请随时通过 info@avproglobal.com 与我们联系，我们将确保随时满足您的需求。如果您想与AVPro技术专家交谈，请点击网站顶部菜单中的“支持”。谢谢， AVPro Edge团队
